тип 3c Внутренний центратор
  тип 3c

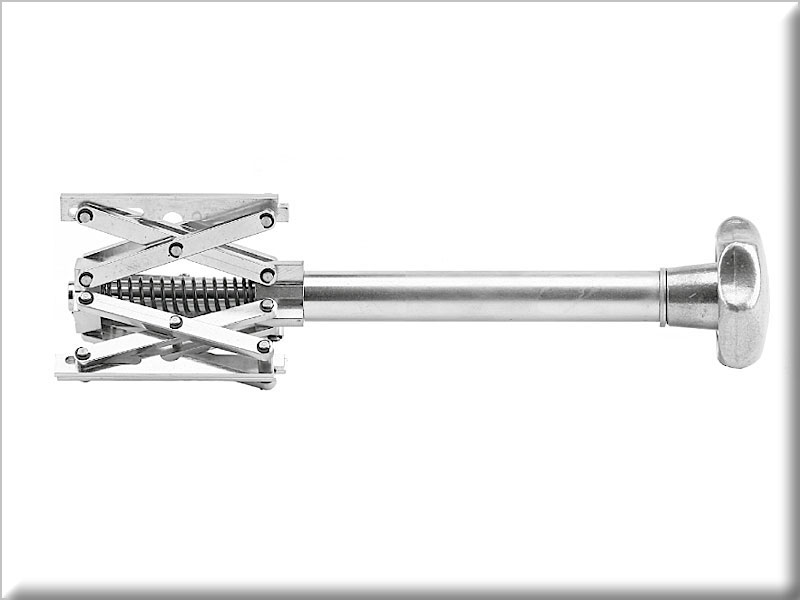

Одинарный внутренний центратор ТИП 3С Сentromat®

Простая одинарная модель для крепления и центрирования элементов с одинаковым диаметром или как зажимное устройство с одним распорным зажимом.

Рекомендации:  Для защиты от коррозии, применения в нефтегазовом комплексе,  пищевой промышленности и полевых условий работ заказывайте исполнение с прижимными планками из нержавеющей стали VA 1.4301.


  Диапазон зажима Bec

Типоразмер 1 54 - 140 мм 1,00 кг
Типоразмер 2 85 - 220 мм 2,40 кг
Типоразмер 3 120 - 350 мм 6,00 кг
Типоразмер 4 180 - 520 мм 14,00 кг
Типоразмер 4/s 400 - 940 мм 20,00 кг

Размеры, тип 3c


Размеры, тип 3c


Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4 Типоразмер 4/s

a) 54 - 140 мм 85 - 220 мм 120 - 350 мм 180 - 520 мм 400 - 940 мм
b) 88 мм 144 мм 233 мм 300 мм 300 мм
c) 305 мм 480 мм 540 мм 630 мм 630 мм
d) 220 мм 335 мм 300 мм 325 мм 325 мм
e) 20 мм 26 мм 34 мм 36 мм 36 мм
